白色ＬＥＤ駆動回路

		左の画像が今回製作する白色ＬＥＤ駆動回路です。プリント基板を作りましたＤＣ・ＤＣコンのサイズは１７×１４（ｍｍ）ＬＥＤ部は１４×１４（ｍｍ）です。（各寸法は概略です）効率が落ちますが１．2Ｖ位から動作します。標準入力電圧３Ｖ左の画像は専用基板を使用した完成品です、以下の製作例とは異なります。組み立てキット基板二個付き　一セット￥９００円（税込み）Max20000mcd白色ＬＥＤ５個込みリード線は付属しません。数量限定お問い合わせは此方まで。

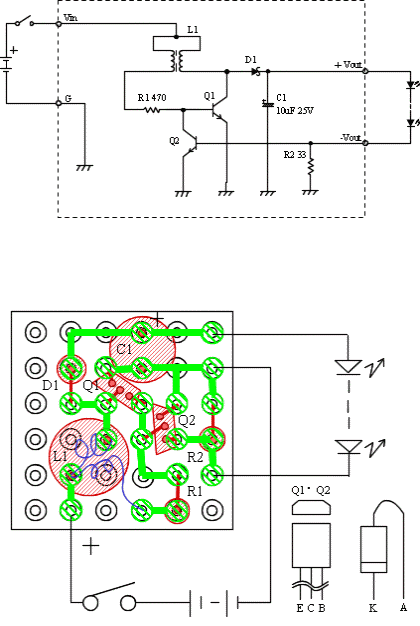

ごく一般的な回路で沢山の方が発表しています。
この回路の欠点はＱ２・ＴＲのＶｂｅ温度特性によりＬＥＤに流れる電流がかなり変化します。
幸いなことに温度が上がると電流が下がりますので安全な方向に変化します。

ここでの製作例はユニバーサル基板への組み込みです。
コイルは改造します。
黒色二重丸は基板の部品の取り付け穴とランドパターンで各ピッチは２．５４ｍｍ間隔です。
図は部品取り付け面から見たところです。
赤色部分は部品、緑色は半田付け箇所及び接続しパターンとなる部分です。
Q1・Ｑ２はピンセットで足を成形してＤ１は図のように成形して取り付けます。
成形するときは部品の足元をピンセットで押さえ部品側へストレスが掛からないようにするのがこつです。

白色ＬＥＤ部品表
シンボル	品名	型名・仕様	当店単価（円）	数量
Ｌ１	コイル	８２ｕＦ	60	1
Ｑ１	トランジスタ	２ＳＣ４１１５Ｓ－Ｒ	25	1
Ｑ２	〃	２ＳＣ１７４０Ｓ－Ｒ	12	1
Ｄ１	ショットキーダイオード	1GWJ42	30	1
Ｃ１	電解コンデンサ	10uF25V	20	1
Ｒ１	カーボン被膜抵抗	470Ω	10	1
Ｒ２	〃	33Ω	10	1
基板	ＤＣ・ＤＣコン部	ユニバーサル基板可	250	1
基板	ＬＥＤ部	〃	150	1
LED	白色ＬＥＤ	φ５　Mａｘ２００００mcd	80	5
その他		リード線等		少々

		Ｌ１、８２ｕＦ　元線の巻き線の巻き終わりから二次側を元線と同じ向きに２０回巻きます。巻き終わりは画像のようにエナメル線がピンに半田づけされ行き先が見えます。
		二次側を巻き終わったところです。エナメル線はコイルから２０ｍｍ位のところで切断し半田上げしておきます。絶縁テープを巻いてできあがり。
		※この画像と下の画像の基板は同じ物では有りません。
		３個の白色ＬＥＤを点灯しています。入力 1.5V　0.157A　出力　9.9V　 0.016A　効率　67.3% 　　　　2V　 0.161A 　　　　 10.3V　0.02A　　　　　 63.9% 　　　　3V　 0.114A 　　　　 10.3V　0.021A　　　　　63.2% 各数値は概略値です、周囲の温度が低いとＬＥＤに流れる電流が増え逆に温度が高くなると減ります。此は、Ｑ２トランジスタのＶｂｅ温度特性により動作点が変わるためです。
